HDTV通用測試卡

產品描述: HDTV通用測試卡TE117是為快速視覺評估高清電視攝像機的圖像傳輸特性而設計的,水平和豎直中間線上的四個空心箭頭標示16:9的格式,四個空心箭頭標示了4:3的格式,因此測試卡也可以用...
訂購電話:400-888-5135
  • 產品描述

    HDTV通用測試卡TE117是為快速視覺評估高清電視攝像機的圖像傳輸特性而設計的。

    HDTV通用測試卡簡介

    在測試卡灰色背景區(D=0.75;透射率=18%)的中央,有一個白色的圓形,該圓形里面有灰階條及分辨率楔形圖。

    在中央白色大圓圈的兩邊有四個帶有分辨率楔形圖的小圓圈。

    16:9的格式是由位于水平和豎直中間線上的四個空心箭頭所標示的。另外,位于圖片上邊緣和下邊緣的離4個圓形很近的四個空心箭頭標示了4:3的格式。因此此測試卡也可以用于測試4:3的攝像機。

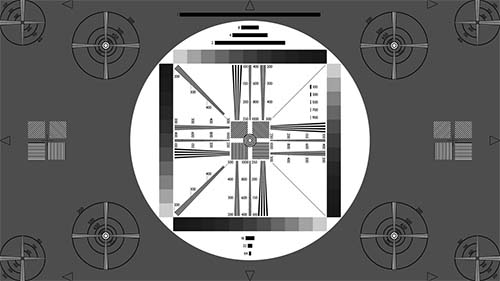

    HDTV通用測試卡TE117

    HDTV通用測試卡使用說明

    在白色圓圈內的四個方向上各有一個11度灰階條。這四個灰階條的灰度從D=0.15到D=1.65以線性等量方式逐漸增加,可用來檢查高清攝像機的半色調再現性能。由于周圍的白色區域,檢查結果會很可靠。

    測試卡上的所有頻率值都用cph(每單位像高的線數)表示。在中央大圓圈里,水平及豎直地排列了三條不同頻率的分辨率楔形圖。它們的頻率分別是從100到250,200到500,400到1000cph。另外,在45度角交叉的兩條分辨率楔形圖在產生頻率為從200到5000cph。

    在測試卡的正中心及左右兩側,有四個線光柵方格,傾斜的角度分別?為0°,45°,90°,135°。它們產生了一個200cph的頻率。那些傾斜角度為45°及135°的線光柵方格在水平及豎直方向上(由于他們的傾向)生成了不同的頻率(141.4cph)。中央大圓外面的八個小圓分別是按照16:9格式及4:3格式放置的。較大的圓形有十字形分辨率楔形圖。圓圈里面的小圓圈是設計用來標示水平和豎直方向上的分辨率的,同時也可以用于檢測幾何失真。此卡測試的分辨率等級是200,500,660,725及800cph。

    位于四個角落的四個外圍圓形有更長的分辨率楔形圖,它們的交叉點是500cph,并且標有從200到800cph的刻度。

    在測試卡的中間白色及灰色區域里,排列有七條桿元圖,長度依次為1(=像高的一半),2,4,8,16,32及64cph。右側豎直灰階條的左邊另有5個短桿元,分別是100,300,500,700及900cph。
