棋盤測試圖簡介

棋盤測試圖TE102用于測試檢查幾何失真、分辨率和信號產生的均勻性。它是由黑色和白色的方格以及圖中兩個分辨率楔子組成。

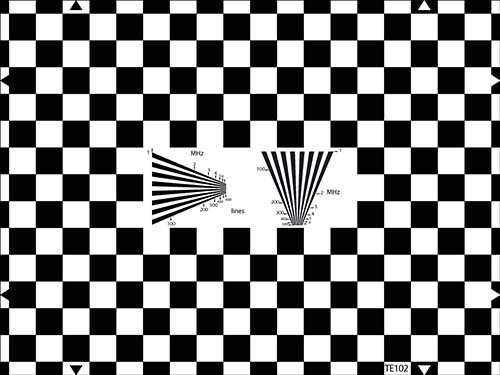

測試圖類似于一個由9x18的黑色和白色正方形塊分布在長方形邊緣框內對應電子測試發生器的10/19格光柵線包圍的棋盤。（這些發生器的水平網格線的劃分對應于全圖58行）。

中間兩個分辨率楔可以檢測垂直和水平分辨率，分辨率楔用線條和MHz標記。

棋盤測試圖功能

1、檢測幾何和柵格的一致性，如果必要的話使用電子生成網格的方法。

2、檢查信號生成的均勻性。

3、檢查分辨率。
??????? *給出的相關頻率是625線TV標準。
